FLKT型空心軸、止口支撐、散熱片冷卻型磁粉離合器，源于JB/T 5988-1992國家機械行業標準——磁粉離合器，是在原FLF系列產品基礎上開發出來的帶散熱片冷卻的產品，可以滿足更大滑差功率使用環境。
注：國標FL代表磁粉離合器，K代表空心軸。國標型號標稱FL與K之間的數值代表額定轉矩。
| 格型號 |
額定
轉矩
N·m |
滑差
功率
W |
最大
電流
A |
最高
轉速
rpm |

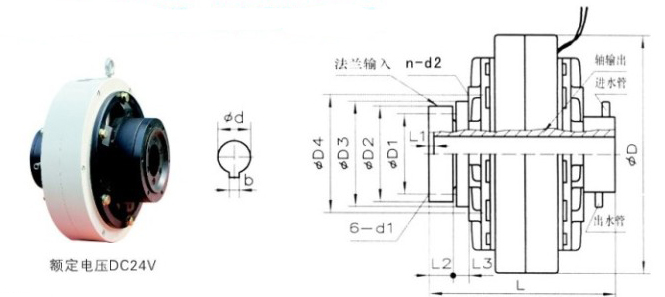

外形尺寸 |
空心軸聯接尺寸 |
法蘭盤聯接尺寸 |
止口支撐尺寸 |
| D |
L |
d
( H7) |
b |
L1 |
L2 |
d1×深度 |
D1 |
D2
( g7) |
D3
( g7) |
D4 |
L3 |
d2×深度 |
| FLKT-0.6 |
6 |
95 |
0.80 |
1500 |
138 |
93 |
16 |
5 |
3 |
15 |
M4×6 |
50 |
60 |
65 |
80 |
9 |
M5×10 |
| FLKT-1.2 |
12 |
140 |
0.90 |
1500 |
156 |
114 |
20 |
6 |
3 |
18 |
M4×7 |
63 |
70 |
72 |
90 |
10 |
M5×10 |
| FLKT-2.5 |
25 |
220 |
1.20 |
1500 |
192 |
125 |
25 |
8 |
3 |
22 |
M5×9 |
71 |
80 |
82 |
100 |
10 |
M6×12 |
| FLKT-5 |
50 |
330 |
2.10 |
1500 |
242 |
142 |
30 |
8 |
3 |
26 |
M6×10 |
85 |
95 |
97 |
120 |
12 |
M6×12 |
| FLKT-10 |
100 |
480 |
2.40 |
1500 |
296 |
180 |
35 |
10 |
3 |
26 |
M8×13 |
110 |
125 |
126 |
150 |
17 |
M10×20 |
| FLKT-20 |
200 |
750 |
2.60 |
1000 |
348 |
210 |
45 |
14 |
3 |
28 |
M8×13 |
125 |
140 |
145 |
180 |
20 |
M10×20 |
| FLKT-40 |
400 |
1100 |
3.30 |
1000 |
398 |
252 |
60 |
18 |
3 |
32 |
M10×14 |
160 |
180 |
190 |
220 |
24 |
M12×25 |
